    NE系列板鏈斗式提升機

    產品簡介NE板式斗式提升機是現在常用的一種斗式提升機類型,其牽引件為板鏈,靠重力誘導卸料。其提升量大,性能穩定,維修率低,在水泥、建材、冶金等行業用途非常廣泛。適用行業適用于煤炭、礦山、冶金等行業。適用物料適用于垂直輸送粉狀、顆粒狀、塊狀、磨琢性或無磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等

    在線咨詢全國熱線
    0373-5086166
    產品簡介
    NE板式斗式提升機是現在常用的一種斗式提升機類型,其牽引件為板鏈,靠重力誘導卸料。其提升量大,性能穩定,維修率低,在水泥、建材、冶金等行業用途非常廣泛。
    適用行業
    適用于煤炭、礦山、冶金等行業。

    適用物料

    適用于垂直輸送粉狀、顆粒狀、塊狀、磨琢性或無磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
    產品結構
    NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
    1、運行部件-由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
    2、驅動裝置-采用多種驅動組合驅動,(依用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。
    3、上部裝置-安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
    4、中間節-部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
    5、下部裝置-安裝有自動張緊裝置。

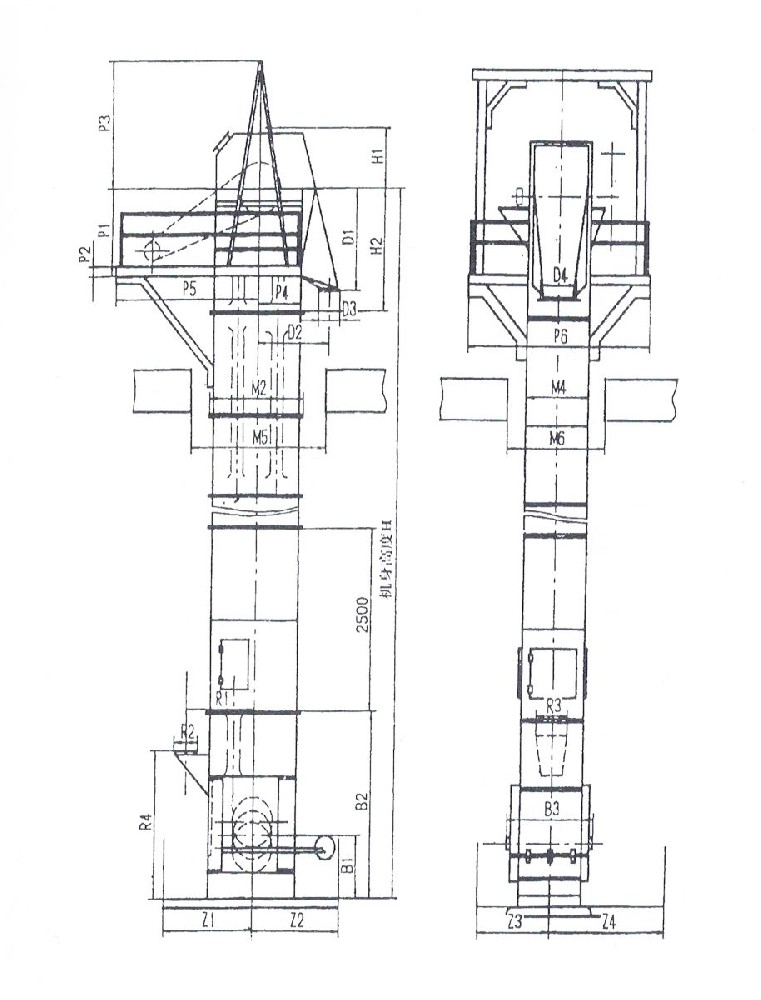

    圖一、NE提升機外形結構圖

    NE提升機外形結構圖-河南振江機械
    圖二、 NE提升機機殼形式及地腳圖

    NE提升機機殼形式及地腳圖-河南振江機械

    工作原理

    NE型板鏈斗式提升機為流入式喂料,物料流入料斗內靠板鏈提升到頂部,在物料重力作用下自行卸料。鏈條是合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。

    產品特點

    1、密封性好,環境污染少。
    2、使用成本低,由于節能和維修少,使用成本極低。
    3、運行可靠,先進的設計原理,保證整機運行的可靠性,密封性好。
    4、機殼經折邊和中間壓筋,再經焊接,剛性好、外觀漂亮。
    5、機械尺寸小,與同等提升量的其它各種提升機相比,這種提升機的機械尺寸較小。
    6、輸送能力大,該系列提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/h。
    7、操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物粒的垂直提升。

    型號說明

     NE  50 -25.63 - 右裝
    板鏈式提升機;公稱輸送量(m3/h);提升高度(m);額定輸送量(m3/h);驅動裝置裝配形式

    NE提升機機型號說明-河南振江機械
    技術參數
    表一、NE提升機技術參數

    型號提升量
    m3/h
    物料*大塊度(m)
    允許占百分比%
    10255075100
    NE15166550403025
    NE30319075584740
    NE50609075584740
    NE100110130105806555
    NE150165130105806570
    NE2002201701351008570
    NE3003201701351008570
    NE40044120516512510590
    NE500470240190145120100
    NE600600240190145120100
    NE800800275220165135110

    表二、NE板鏈式提升機外形尺寸表

    提升機型號NE15NE30NK50NK100NE150NE200NF300NK400NK500NK600NE800
    機殼型式
    上機殼H15237137207667669689681168130013001450
    H213421343139016701700178017802030300030003000


    D19001100110013001100165016501900220022002500
    D28001000100012001200150015001750195019502000
    D3250300350350700550550600700700850
    D43003504005006506509501000105013001500
    dl306/3356/3406/3406/3456/3606/4606/4670/4756/5456/5906/6
    d2356/3406/3456/3556/3706/5706/51006/71070/71106/71356/91556/10

    pl1000100085012001200128012801530150015001500
    p2104104103130130144144144160160180
    p314041604175317401740186418642414320032003600
    p45126166167207208708701080131013101500
    p515791984169423802380273027302930320032003600
    p623002500250030003300380041004100450048005300



    Ml10501240124014501450175017502150245024502800
    M211561346134815281528188818882290260026002950
    M34505006508001060112014201445153518002050
    M45566067809321196128015801585168519502200
    M512501440144016801680198019802400271027103060
    M665070085010301290135016501700170020602310


    Rl80097097011251075130013001550177517752000
    R2250300280400500550550650700700800
    R325030030040060056086085095012001400
    R413501650170020002050240024002900330033503750
    r2306/3356/3336/3456/3556/3620/4620/4720/5770/5770/5670/6
    r3306/3356/3356/3456/3656/3630/4930/6920/61020/71270/81410/10


    Bl600750750850900105010501400155016001800
    B224402440250025002500300030003000350035004000
    B3830970110213721632210221022131216024402700






    Z110001200120014001400167016701970222022202500
    Z214001500150017001700185018502150230023002500
    Z39501000110012001350135015501600165018002000
    Z413001400170019002350235029002950310035004100
    Z55545947449161176125015501565166219262175
    Z6400/1450/1550/1600/1400/1800/1750/1720/11662/31962/32175/3
    Z711441334133415661566156618802270257625762920
    Z8500/1600/1600/1700/1700/1940/2940/2720/22576/42576/42920/4
